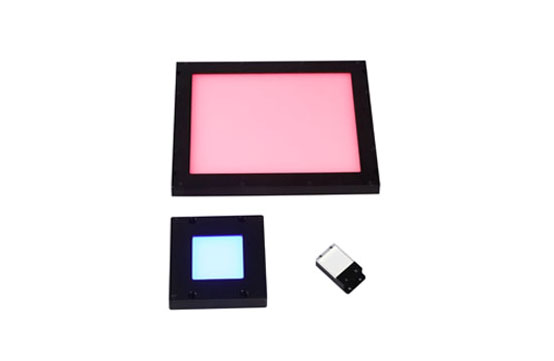

侧发光背光源LL-FL系列
侧发光背光源LL-FL系列
产品特点：侧发光面光源由多个侧光式高亮高密度LED排列而成，具有高亮度、高均匀性发光的效果。尺寸定制方便，可以做到较大面积，从平面的发光面实现扩散光照射，轻巧、紧凑、超薄型设计有效节省安装空间。
◆ 型号说明 | |
LL-FL 120 X 120 ① ② ③ ④ | ① 侧发光背光源 ② 发光面长度，单位为mm ③ 任选其中一种颜色，例如红色型号：LL-FL120R120 ④ 发光面宽度，单位mm |
光源类型 | 型号 | 功率R（W） | 功率B/G/W（W） | 电压（V） |
侧发光背光源 | LL-FL25X25 | 0.336 | 0.348 | 24 |
LL-FL50X50 | 1.51 | 2.1 | 24 | |
LL-FL80X80 | 2.11 | 3.88 | 24 | |
LL-FL120X120 | 4.85 | 5.68 | 24 | |
LL-FL180X150 | 6.17 | 8.64 | 24 | |
LL-FL211X211 | 12.09 | 12.54 | 24 | |
LL-FL235X140 | 12.09 | 12.54 | 24 | |
LL-FL300X300 | 18.10 | 20.1 | 24 | |
LL-FL355X270 | 20.6 | 26 | 24 | |
LL-FL680X520 | 25.10 | 35.1 | 24 | |
LL-FL635X835 | 28.20 | 41.15 | 24 |
备注：可以根据客户需求做1000*1000mm以内的侧发光背光源。
应用范围：
● 透视尺寸测量
● 透明物体表面划痕、污渍或内部异物、破损等检测
● 轮廓定位测量
● 摄像头测量
● 产品均匀度可达到95%
应用案例
检测项目：PCB板透视尺寸测量

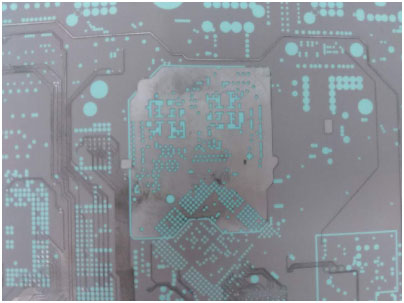

（实物图）

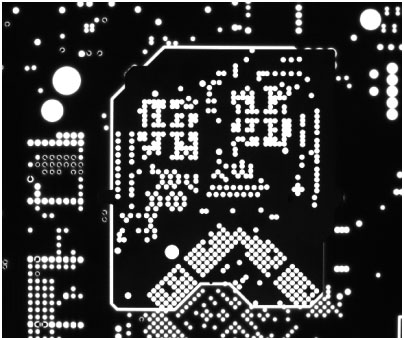

（效果图）
使用侧发光背光源测试，轮廓分明，便于定位和尺寸测量
产品特点：
侧发光面光源由多个侧光式高亮高密度LED排列而成，具有高亮度、高均匀性发光的效果。尺寸定制方便，可以做到较大面积，从平面的发光面实现扩散光照射，轻巧、紧凑、超薄型设计有效节省安装空间。
