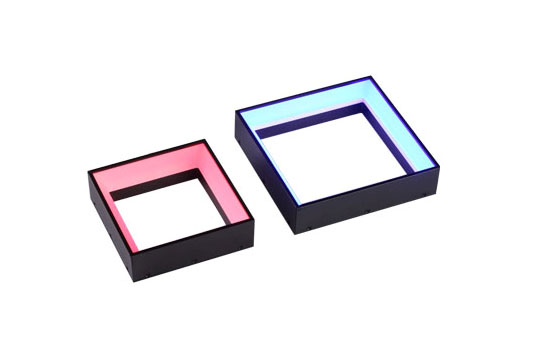

方形无影光LL-SRSL系列
详细说明:
方形无影光LL-SRSL系列
产品特征:LED照射光通过导光板在低角度对被测物体实现了均匀扩散照射,实现对IC管脚,方形被测物体的表面均匀照射。
◆ 型号说明 | |
LL-SRSL118 X ① ② ③ | ① 方形无影光源 ② 外形尺寸,单位为mm ③ 任选其中一种颜色,例如红色型号:LL-SRSL118R |
光源类型 | 型号 | 功率R(W) | 功率B/G/W(W) | 电压(v) |
方形无影光源 | LL-SRSL50X | 3.55 | 2.88 | 24 |
LL-SRSL118X | 8.53 | 7.68 | 24 | |
LL-SRSL148X | 14.2 | 11.52 | 24 |
应用范围:
● 反光表面缺陷检测
● 边缘提取
应用案例
检测项目:手机壳轮廓检测

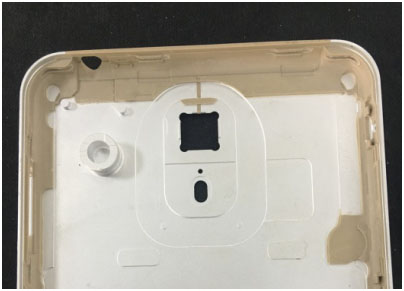

(实物图)

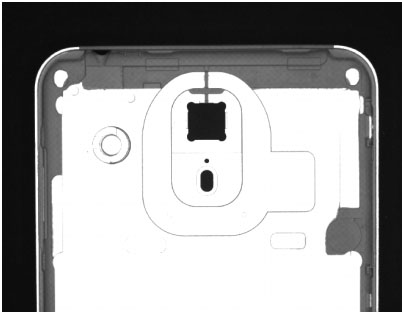

(效果图)
用方形无影光照射,边缘明显
产品特征:
LED照射光通过导光板在低角度对被测物体实现了均匀扩散照射,实现对IC管脚,方形被测物体的表面均匀照射。
照射示意图:
