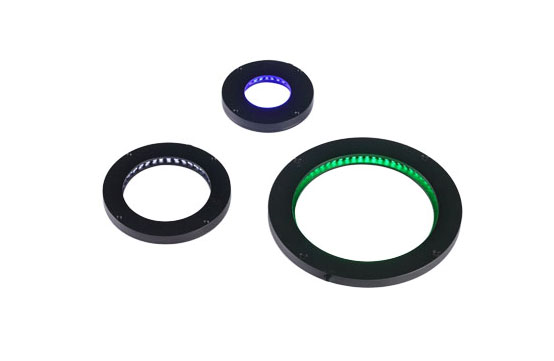

0°光源LL-RLP系列
详细说明:
0º光源系列
产品特征:以不同照射角度、不同颜色组合直接照射在被测物体上,可避免照射阴影现象,突显成像特征,可结合漫射板使用,使光线更为均匀、柔和。
● 型号说明 | |
LL-RLP 180 X ① ② ③ | ① 0度环形光源 ② 外径,单位为mm ③ 任选其中一种颜色,例如红色型号:LL-RLP180R |
光源类型 | 型号 | 功率R(W) | 功率B/G/W(W) | 电压(V) |
0度光源 | LL-RLP60X | 1.37 | 3.07 | 24 |
LL-RLP75X | 1.91 | 2.39 | 24 | |
LL-RLP100X | 3.69 | 4.24 | 24 | |
LL-RLP120X | 3.19 | 4.0 | 24 | |
LL-RLP150X | 4.83 | 5.69 | 24 | |
LL-RLP180X | 5.11 | 6.39 | 24 | |
LL-QLP80X80 | 3.5 | 4.01 | 24 | |
LL-QLP160X110 | 5.0 | 6.1 | 24 |
应用范围:
● 半导体产品外观字符检测
● 产品包装外观、标签检测
● 药丸破损、缺少检测
● 元器件管脚定位
应用案例:
检测项目:元器件针脚定位

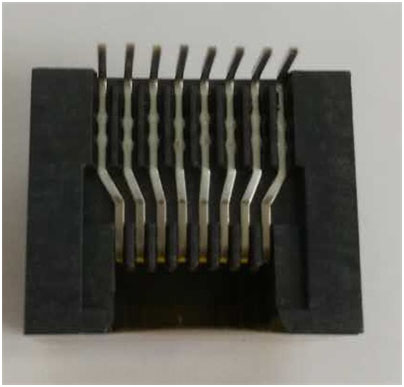

(实物图)

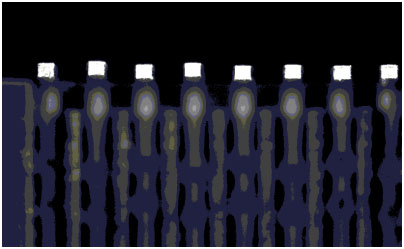

(效果图)
使用0°环形光源照射,针脚轮廓清晰,便于针脚距离的测量
产品特征:
以不同照射角度、不同颜色组合直接照射在被测物体上,可避免照射阴影现象,突显成像特征,可结合漫射板使用,使光线更为均匀、柔和。

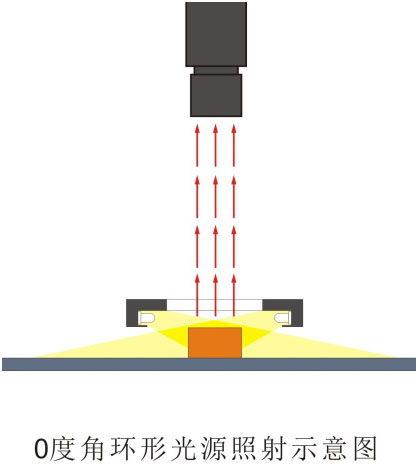

打光方式
