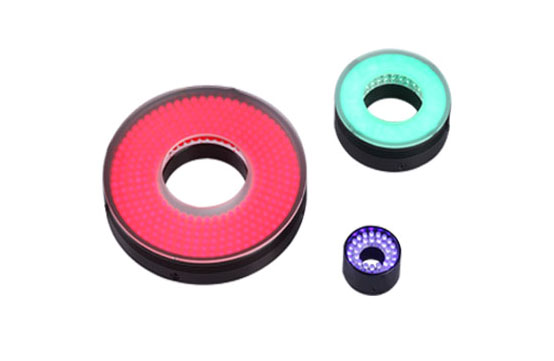

环影光源LL-HRS系列（90°）
详细说明:
环形光源LL-RS系列（90°）
产品特点：以不同照射角度、不同颜色组合直接照射在被测物体上，可避免照射阴影现象，突显成像特征，可结合漫射板使用，使光线更为均匀、柔和。
产品类型
◆ 型号说明 | |
LL-RS 70 X 90 ① ② ③ ④ | ① 环形高角度光源 ② 外径，单位为mm ③ 任选其中一种颜色，例如红色型号：LL-RS70R90 ④ 发光角度，光线与水平夹角，单位为度 |
光源类型 | 型号 | 功率R（W） | 功率B/G/W（W） | 电压(V) |
90度光源 | LL-RS30X90 | 1.6 | 2.0 | 24 |
LL-RS50X90 | 1.728 | 2.1 | 24 | |
LL-RS70X90 | 3.52 | 3.78 | 24 | |
LL-RS90X90 | 4.32 | 5.76 | 24 | |
LL-RS120X90 | 10.584 | 11.34 | 24 | |
LL-RS125X90 | 4.0 | 4.3 | 24 | |
LL-RS150X90 | 12.672 | 16.89 | 24 |
应用范围：
● 半导体产品外观字符检测
● PCB电路基板检测
● 产品包装外观、标签检测
● 药丸破损、缺少检测
● 球形物体照明
应用案例：
检测项目：针脚检测

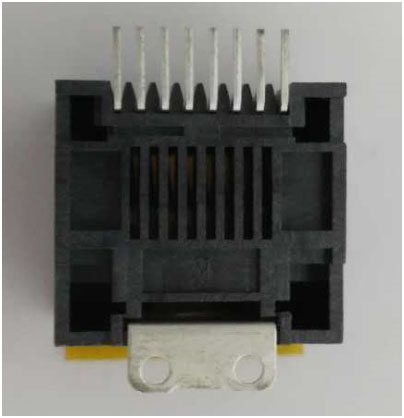

（实物图）

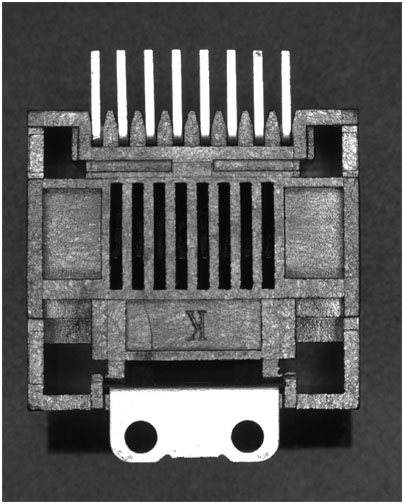

（效果图）
使用90o环形光源照射，针脚轮廓分明，便于测针脚距离和平整度
产品特点：
以不同照射角度、不同颜色组合直接照射在被测物体上，可避免照射阴影现象，突显成像特征，可结合漫射板使用，使光线更为均匀、柔和。

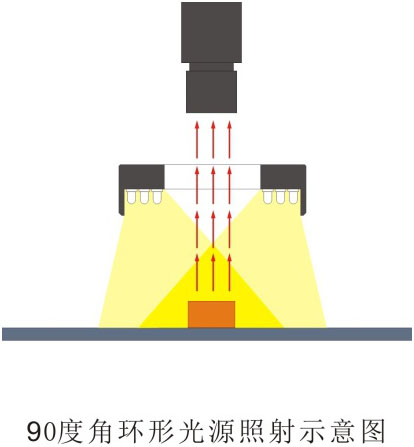

打光方式
