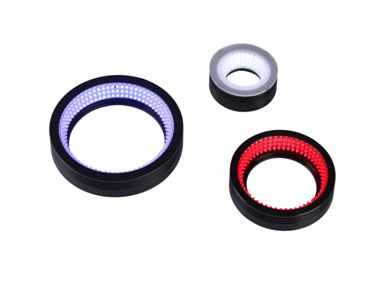

环形光源LL-LRS系列(10 º、20 º、30 º)
环形光源LL-LRS系列(10 º、20 º、30 º)
产品特点:以不同照射角度、不同颜色组合直接照射在被测物体上,可避免照射阴影现象,突显成像特征,可结合漫射板使用,使光线更为均匀、柔和。
◆ 型号说明 | |
LL-LRS 70 X 10 - M ① ② ③ ④ ⑤ | ① 环形低角度光源 ② 外径,单位为mm ③ 任选其中一种颜色,例如红色型号:LL-LRS70R10 ④ 发光角度,光线与水平夹角,单位为度 ⑤ M代表光源带漫射板,不带M则无漫射板 |
光源类型 | 型号 | 功率R(W) | 功率 W/G/B(W) | 电压(V) |
特低角度环状光源 | LL-LRS70X10 | 3.6 | 3.9 | 24 |
LL-LRS70X20 | 3.6 | 3.9 | 24 | |
LL-LRS100X10 | 5.18 | 6.27 | 24 | |
LL-LRS100X20 | 5.18 | 6.27 | 24 | |
LL-LRS132X20 | 5.99 | 6.54 | 24 | |
30度环状光源 | LL-LRS50X30 | 2.304 | 2.45 | 24 |
LL-LRS74X30 | 3.36 | 3.6 | 24 | |
LL-LRS90X30 | 4.2 | 5.2 | 24 | |
LL-LRS100X30 | 4.2 | 5.2 | 24 | |
LL-LRS120X30 | 10.83 | 11 | 24 | |
LL-LRS132X30 | 7.38 | 7.99 | 24 | |
LL-LRS150X30 | 8.54 | 10.33 | 24 | |
LL-LRS180X30 | 9.59 | 11.34 | 24 | |
LL-LRS208X30 | 10.87 | 13.59 | 24 |
应用范围:
● 半导体产品外观字符检测
● PCB电路基板检测
● 产品包装外观、标签检测
● 药丸破损、缺少检测
● 球形物体照明
● 集成电路印字检测
应用案例
检测项目:半导体产品外观字符检测

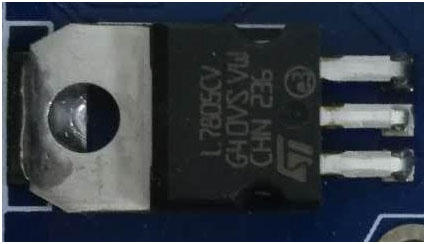

(实物图)

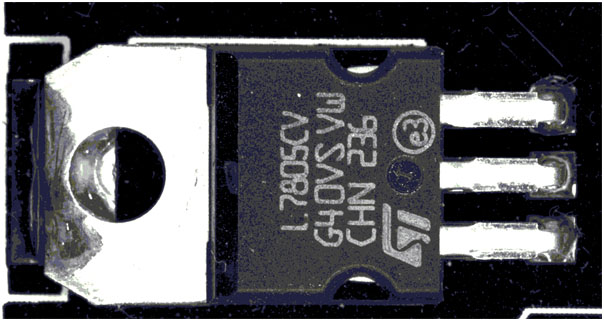

(环形光效果图)
使用环形光照射方式,元器件表面的字符,对比度高

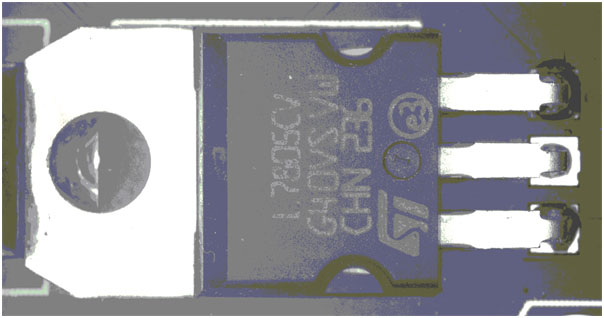

(同轴光)
使用同轴光照射方式,字符对比度较低
产品特点:
以不同照射角度、不同颜色组合直接照射在被测物体上,可避免照射阴影现象,突显成像特征,可结合漫射板使用,使光线更为均匀、柔和。

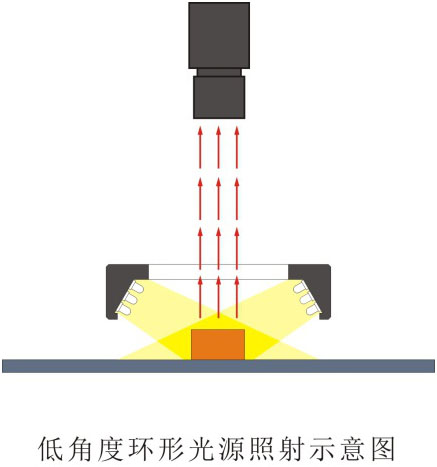

打光方式:
