太阳能电池片正银印刷检测
详细说明:
监控正银印刷质量 及时干预印刷过程 提高产品质量 降耗增效
应用
对太阳能电池片的正银印刷缺陷在线监测,可按需调节监测参数,将不影响效率和分级的缺陷忽略;对不同缺陷等级进行不同处理方式(告警、停机处理等)。
适用有主栅电池片(主栅数量从2到n根)和无主栅电池片
适用HIT太阳能电池片生产

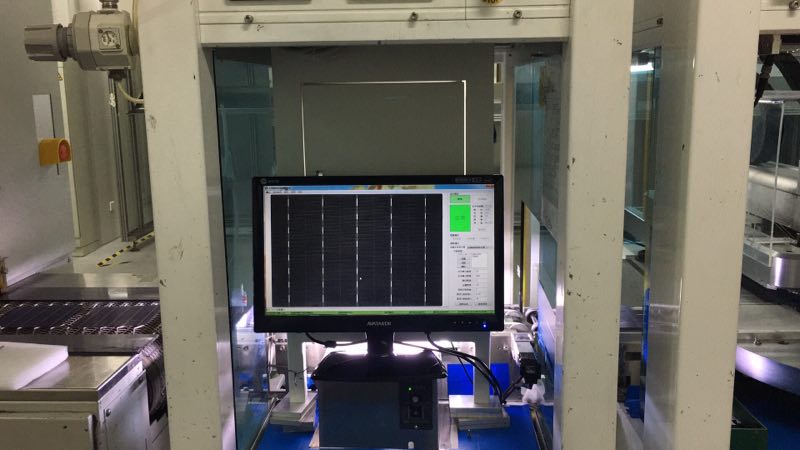

可在新建电池片厂中与丝网印刷设备无缝连接
可改造原电池片厂的正银印刷设备
适用电池片尺寸从125*125到156*156.
正银印刷
参数
印刷偏移:检测精度<1度,可调

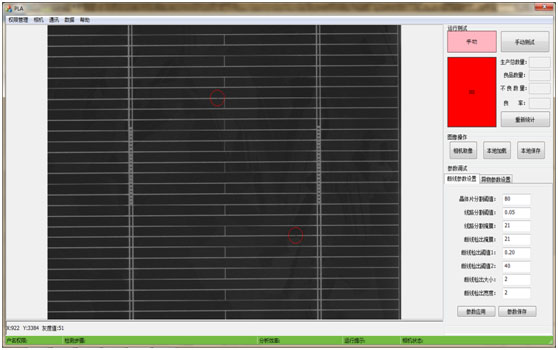

断线检测:检测精度≥3像素,可调
白点异物:检测精度≥2像素,可调
结点检测:检测精度≥3像素,可调
碎片、缺角检测
据国外统计,印刷类缺陷占 B级品不良的 60%左右。
产品价值
减轻人工劳动强度,提高电池片的等级
产品投资能在三个月至六个月内收回成本
效率高,重复性好,准确性更好
提高自动化程度,符合国家智能制造政策
自动检测和人工检测的比较
项目 | 人工检测 | 自动检测 |
漏检 | 受人员熟练程度、心情、疲劳情况等因素影响 | 过严 2%;过松 0.2% |
人员分配 | 按轮班班次,每班次一人 | 一台 |
重复性 | 重复性差 | 重复性好 |
数据记录方式 | 人工(出错率 1%左右) | 自动记录(出错率 0) |
过程改善 | 反馈速度慢 | 即时反馈 |
数 据 连 接方式 | 无 | MES+YMS 系统 |
