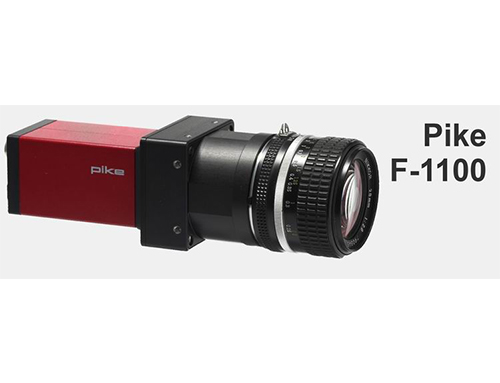

AVT--Pike F-1100BC
Pike F-1100B/C是德国Allied Vision Technologies公司(德国AVT)生产的一款1100万像素的1394b接口工业数字相机,拥有出色的图像质量。可工作在single tap或者dual tap模式下。在全分辨率下,Pike F-1100B/C工业数字相机的帧率可达4.9fps(dual tap)。可通过减小AOI(感兴趣区域),采用binning(b/w)模式或子采样方式可以获取更高的采集帧率。
♦ Truesense KAI-11002成像传感器
♦ 标准配置:Class 2传感器,可选配置:Class0/1 传感器
♦ 标准配置:F接口
♦ 触发采集方式
◊ 可编程触发,电平触发,,单帧触发,多帧触发,可编程延迟触发
♦ 可选项
◊ 1394b 连接器:2× Copper(Daisy Chain)或1×GOF,1×Copper
◊ 各种IR cut/pass(红外截止/通过)滤光片备选
◊ M42/M58接口
◊ 通过航空插头输出电压(Daisy Chain)
◊ 可旋转角度头
◊ 机身白色医疗涂装
性能规格
Pike F-1100 | |
数据接口 | IEEE 1394b – 800Mb/s, 2 ports,daisy chain,光纤(GOF)可选 |
分辨率 | 4008 × 2672 |
传感器型号 | Truesense KAI-11002 |
传感器类型 | CCD 逐行扫描 |
传感器尺寸 | Type 35 mm |
像元尺寸 | 9 µm |
镜头接口 | F |
在全分辨率下的最大帧率 | 5 fps |
A/D | 14 bit |
板载FIFO | 256 MB |
输出 | |
位深 | 8-14 bit |
灰度模式 | Mono 8,Mono 12,Mono16 |
YUV彩色模式 | YUV411,YUV422 |
RGB彩色模式 | RGB8 |
Raw彩色模式 | Raw8,Raw12,Raw16 |
输入输出(GPIOs) | |
TTL I/Os | 0 |
光耦隔离I/Os | 2入4出 |
RS-232 | 1 |
电源/重量/尺寸/规范 | |
供电(DC) | 8V - 36V |
功率(12V) | 4 W |
重量 | 380g |
机身尺寸(L × W × H) | 142.8 × 59 × 59mm,含线缆接插件,不包含三脚架和镜头 |
符合规范 | CE, FCC Class B, RoHS |
高级功能
♦ 可编程查找表LUT/白平衡/色调/色饱和度
♦ 增益
◊ 自动增益/可编程控制
◊ 增益调整范围:0 - 24dB
♦ 曝光控制
◊ 自动曝光/一键曝光/可编程曝光
◊ 曝光时间设定范围:129µs - 67s
♦ 颜色校正
♦ 阴影校正
♦ 坏点校正
♦ 高信噪比模式(可达24dB)
♦ Smear效应补偿
♦ 抽行抽列,2× - 8× binning(b/w)
♦ AOI (可指定AOI用于相机自动确定最佳调整参数)
♦ 序列模式 (采集连续图像时,每帧图像可实时切换不同的参数而不中断采集)
♦ 图像镜像
♦ 延迟图像传输
♦ SIS(图像安全签名,触发时间标签,采集帧数等等)
♦ 存储用户的设置
