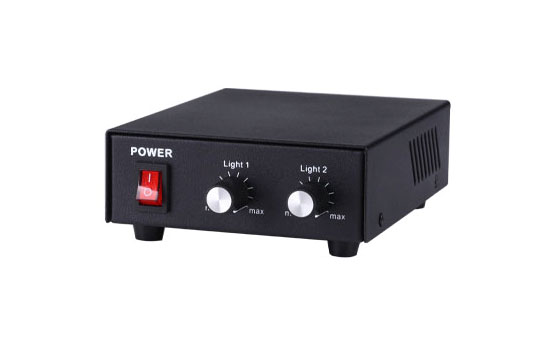

模拟控制器
模拟控制器
AP系列控制器具有大功率、多功能、快速响应、高稳定性、抗干扰等优点;另外,还有体积小的直流供电控制器,具有节省安装空间和降低成本的优点,利用设备或者其他24V直流输入来调节光源的亮度。
控制器类型 | 型号 | 输入电压 | 最大输出功率 | 输出电压 | 外部触发 | 通道数 |
模拟控制器 | LL-AP24V-2 | AC100~240V | 60W | 24V | IO | 2 |
LL-AP24V-4 | AC100~240V | 60W | 24V | IO | 4 | |
大功率模拟控制器 | LL-APP24V-4 | AC100~240V | 350W | 24V | / | 4 |
操作面板

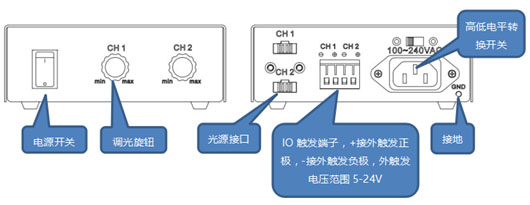

控制器前面板和后面板如下:
连接光源说明:
√ 连接光源时确保控制器电源开关保持在“关”的状态。
√ 将LED光源(负载)连接到控制器输出端口上。注意光源的工作电压是否与控制器输出电压相对应,否则可能造成光源被烧坏。
√ 根据应用在前面板设置相应的控制方式。
√ 将控制器电源开关打开,设置正常的话,光源被点亮。
使用说明
√ 请参考使用说明书
√ 资料可以通过当地销售人员获得
KZ系列模拟控制器主要为公司制造的24V LED光源提供亮度控制电源,可通过电压控制来提供照明强度的无级模拟调节。该系列控制器核心元件均通过UL、CE等认证,外触发采用高速光耦隔离设计。KZ系列控制器具有大功率、多功能、快速响应、高稳定性、抗干扰等优点;另外,还有体积小的直流供电控制器,具有节省安装空间和降低成本的优点,利用设备或者其他24V直流输入来调节光源的亮度。
产品特点:
● 亮度无级控制
● 结构简单、稳定性好
● 具有短路保护功能
● 具有外触发
